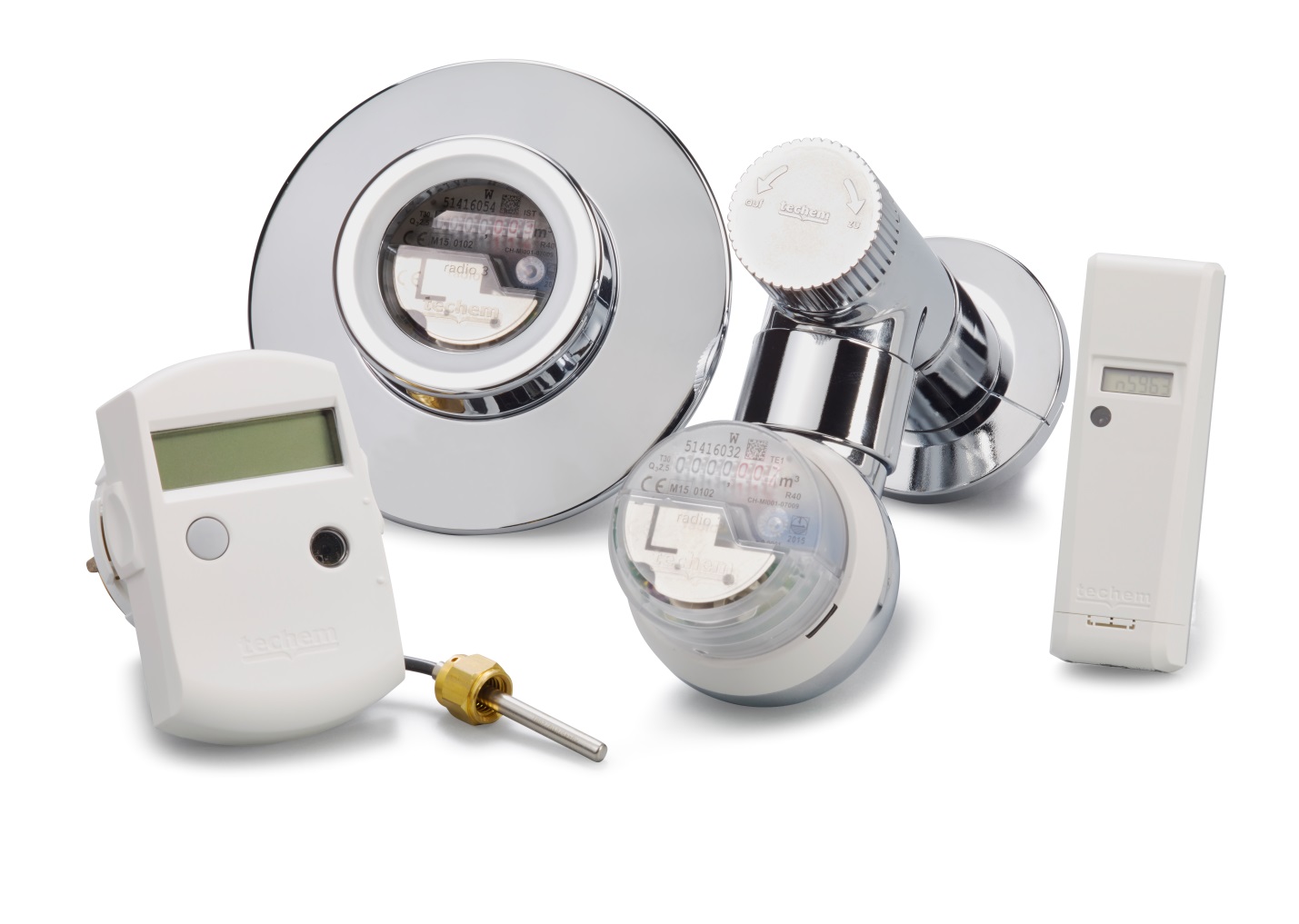

Радиосистемы Техем Смарт Систем (TSS)

Лучшего решения для потребителей и управляющих организаций не существует. Радиосистема TSS автоматически одновременно считывает показания с общедомовых и квартирных приборов учета без посещения помещений. Радиосистема компании Техем (TSS) дистанционно считывает показания с приборов учета, оснащенных радиомодулями. Также возможна организация непосредственной передачи данных в удаленный расчетный центр. Мощность излучения радиоприборов настолько мала, что не вносит помех в работу других электронных бытовых устройств и абсолютно безвредна для человека и домашних животных. Продолжительность работы приборов с радиосистемой от одной литиевой батареи более 12 лет.

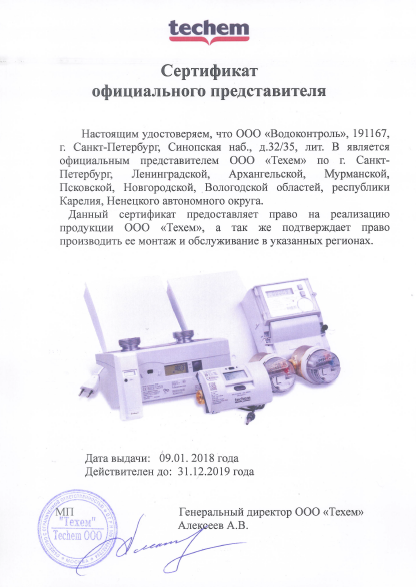

Сертификат официального партнера TECHEM

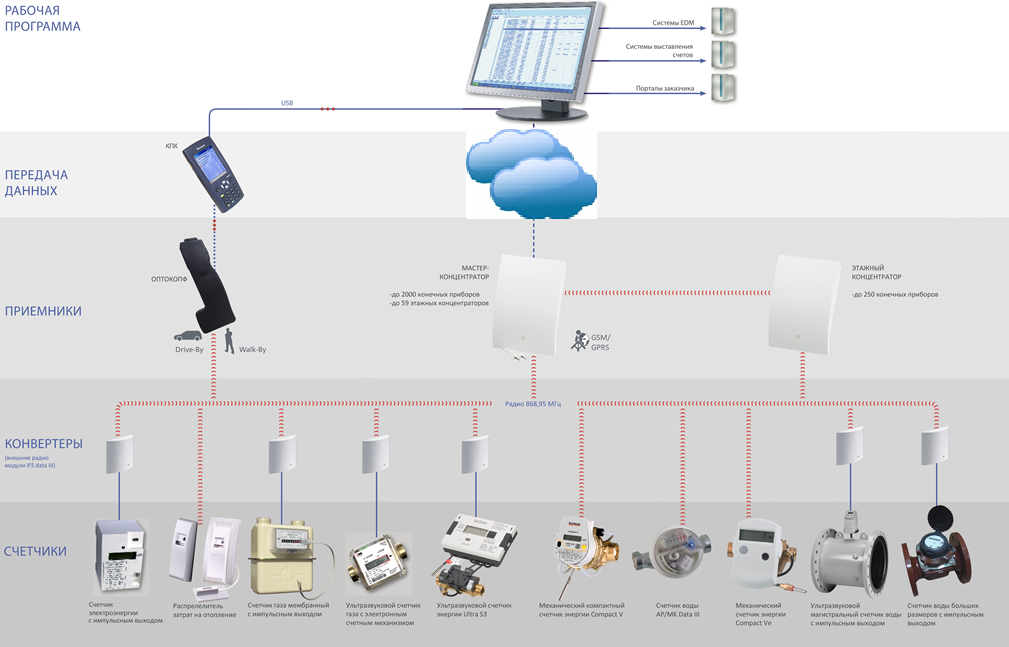

Беспроводная радиосистема автоматического сбора информации из квартир и помещений по радио каналу с передачей информации в шифрованном виде на IP адрес заказчика.

Описание

Радиосистема TSS компании Техем дистанционно считывает показания с приборов учета, оснащенных радиомодулямии непосредственно передает данные о потреблении и состоянии приборов в удаленный расчетный центр. Для этого необходимо дополнительно оснастить многоквартирный дом промежуточными приемниками-накопителями и одним или несколькими мастер-приемниками. Количество приемников-накопителей зависит от количества приборов учета и конструктивных особенностей многоквартирного дома. Приборы учета несколько раз в день передают данные о потреблении на приемники-накопители, которые сохраняют их и затем передают на центральный мастер-приемник. В мастер-приемнике величины потребления и информация об исправности приборов учета запоминаются и пересылаются в расчетный центр. Обычно передача данных производится из здания через канал GSM/GPRS или с проводной передачей данных от мастер-приемника через разъемы Ethernet в местную сеть LAN и далее через Internet на портал Техем или портал заказчика.

Данные о потреблении (ежедневные или ежечасные показания, архив за последние 18 месяцев: на середину месяца, конец месяца и на день снятия показаний) и статистика работы приборов (неисправность или попытки манипуляции) передаются в расчетный центр для дальнейшей обработки. Там происходит составление расчетов, в виде достоверных данных о потреблении или в виде готового анализа в рамках управления потреблением.

Мощность излучения радиоприборов настолько мала, что не вносит помех в работу других электронных бытовых устройств и абсолютно безвредна для человека и домашних животных.

Продолжительность работы приборов с радиосистемой в системе TSS от литиевой батареи более 10-12 лет.

Основные преимущества:

1. Одна система для учета потребления воды, тепловой энергии и других ресурсов;
2. Полная ежедневная информация о статусе и состоянии приборов в квартирах и общедомовых приборов учета, включая одновременный съем информации со всех приборов учета;
3. Комфорт, экономия времени и прозрачность оплат для потребителя;
4. Снижение административных издержек на съем информации и расчеты, поскольку отпадает необходимость в согласовании дня снятия показаний с жильцами;
5. Быстрый и недорогостоящий монтаж вследствие отсутствия необходимости в прокладке кабелей;
6. Совместимость с оборудованием существующих систем приборов учета по стандарту OMSWirelessM-Bus, EN 13757-4;
7. Возможность контроля результативности мероприятий по экономии энергии в реальном времени и помощь в рациональном применении инвестиций;
8. Возможность организации автоматизированной системы коммерческого учета потребления энергоресурсов (АСКУЭ);
9. Быстрая подготовка расчетных листов в программах 1С ЖКХ и других к оговоренному сроку за счет автоматизированной передачи данных;
10. Веб-портал с личным кабинетом для управляющих организаций по всем зданиям.

ТЕХНИЧЕСКИЕ ДАННЫЕ СИСТЕМЫ TECHEM SMART SYSTEM

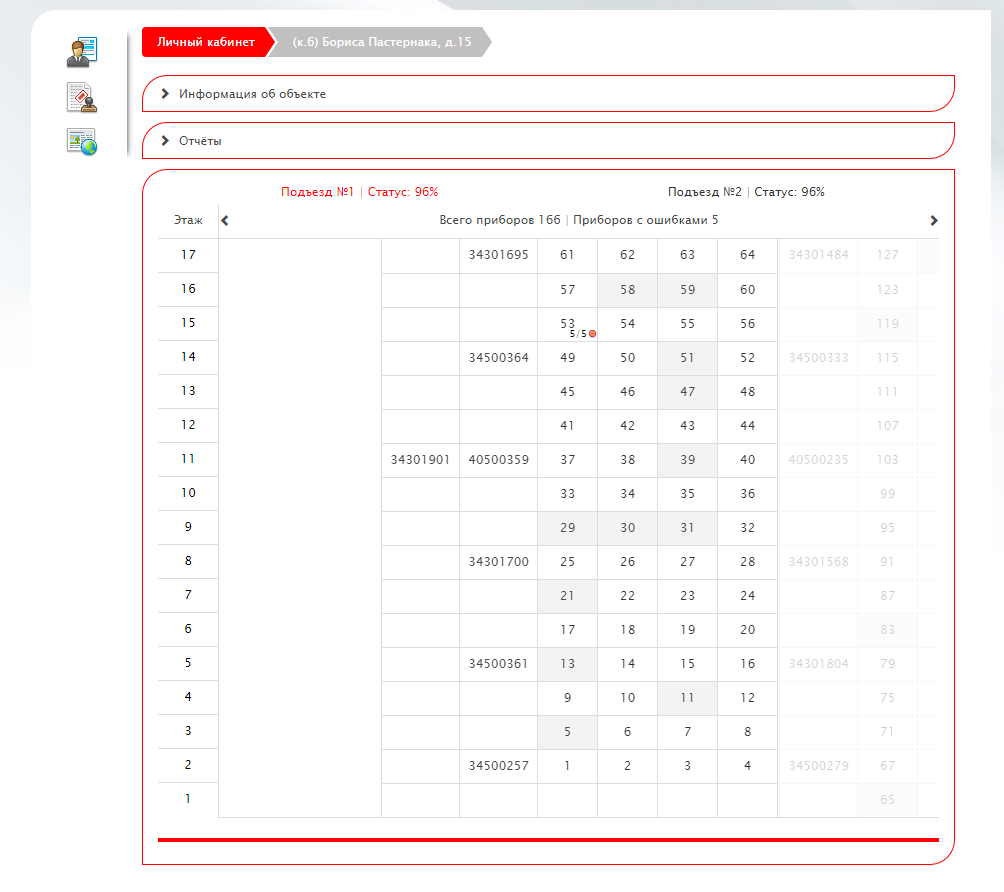

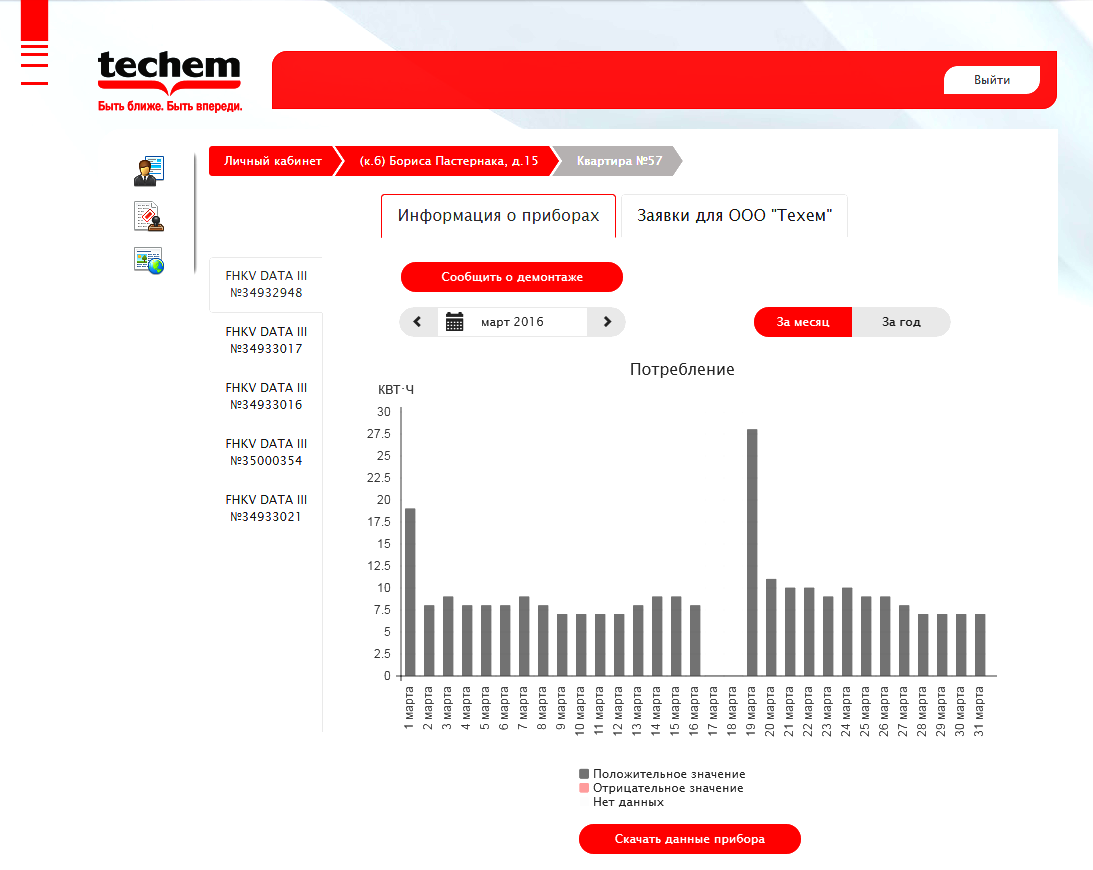

Личный кабинет управляющей организации на web-портале Техем или Заказчика

Приемник-накопитель данных

a)		б)

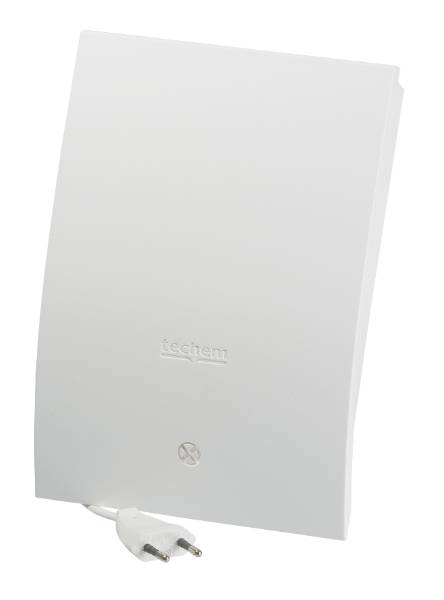

Мастер-приемник (а) и этажный приемник (б)

a)		б)

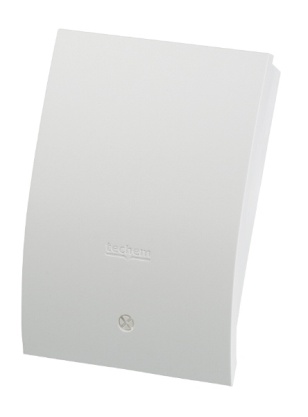

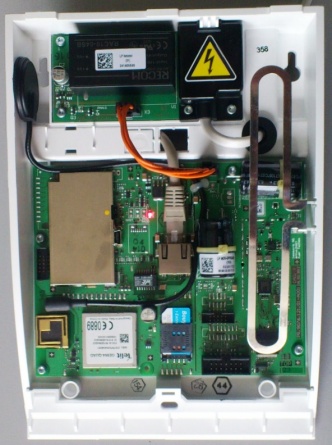

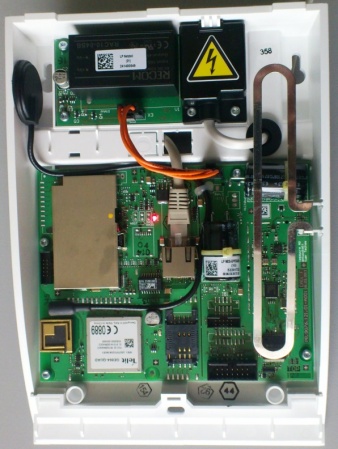

Приемник-накопитель данных (Мастер-приемник) с GSM/Ethernet(a) и Ethernet(б)

Радиоприемник-накопитель данных предназначен для хранения и передачи данных о потреблении с радиоприборов индивидуального учета внутри здания. Этажный приемник работает от Li-I батарей сроком службы 12 лет + 2 года. Устойчивый к сбоям питания, приемник-накопитель сохраняет данные о потреблении за последние 18 месяцев, а также сохраняет информацию о статусе приборов учета для определения неисправных приборов или попыток постороннего вмешательства. Он оборудован приемо-передающим модулем для получения данных от радиоприборов учета и для коммуникации накопителей между собой (если в составе радиосистемы несколько накопителей). Также он имеет сервисный оптический инфракрасный порт для программирования функций и снятия информации.

Мастер-приемник

Если в радиосети имеется несколько накопителей данных, то одним из них является мастер-приемник (MC). Для передачи накопленных данных в расчетный центр мастер-приемник в стандартном исполнении оборудуется GSM-модемом. Опционально возможна связь, через аналоговый или ISDN-модем. Мастер-приемник имеет возможность передавать данные через модуль Ethernet в локальную сеть или Internet. Один мастер-приемник может считывать данные с радиосети состоящей из 2048 радиоприборов учета и объединять до 59 приемников-накопителей. Снятие показаний и передача данных происходит ежедневно и по запросу.

Технические характеристики MC

Размеры	160 Ш x 230В x 48 Г, мм
Рабочая частота	868,95 МГц
Мощность передатчика	<25 мВт
Длительность передачи	< 8,5 мс
Класс защиты	IP 21
Электропитание	220 В

Таблица сравнения систем учета коммунальных услуг

	ТехемTSS Radio +GSM/Ethernet	Danfoss(Indiv-X-AMR)Radio +RS485+Ethernet	ЗИТЦ Radio +GSM/Ethernet	ИСТА Radio +GSM	ТЕПЛО-ВОДОХРАН RS485+Ethernet
Свидетельство СИ на систему	есть	есть	есть	нет	есть
Распределители со встроенным радиомодулем	есть	есть		есть	есть
Вычислители потребления тепловой энергии от прибора отопления (кВтч)	есть	нет	нет	нет	нет
Счетчики ГВС ХВС со встроенным радиомодулем	есть	нет	нет	есть	есть
Счетчики тепловой энергии со встроенным радиомодулем	есть	нет	нет	нет	нет
Работа в разрешенном диапазоне	есть	нет (сетевые узлы)	есть	есть	нет (распределители)
Гарантия работоспособности	есть	нет	нет	нет	нет
Передача данных ежедневно	есть	нет	нет	нет	есть
Счетчики газа со встроенным радиомодулем	есть	нет	нет	нет	нет
Счетчики газа и электроэнергии с внешним радиомодулем	есть	нет	нет	нет	нет

Приборы учета воды и тепла



Водосчетчик с радиомодулем АР radio3
Сроки поверки -4 года для горячей воды и 6 лет для холодной воды


Технические характеристики

Рабочая частота	868,95 МГц
Мощность передатчика	<25 мВт
Длительность передачи	< 8,5 мс
Класс защиты	IP 42
Электропитание	Литиевая батарея, 3 В
Срок службы элемента питания	12 лет + 2 года резерва
Пределы допускаемой относительной погрешности, %	от 2 до 5%

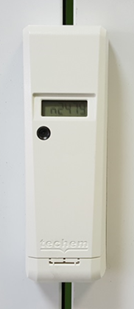

Электронный вычислитель тепла в кВтч от прибора отопления
Сроки поверки FHKVdataIII -10 лет и FHKVradio4 - 12 лет

a)		б)

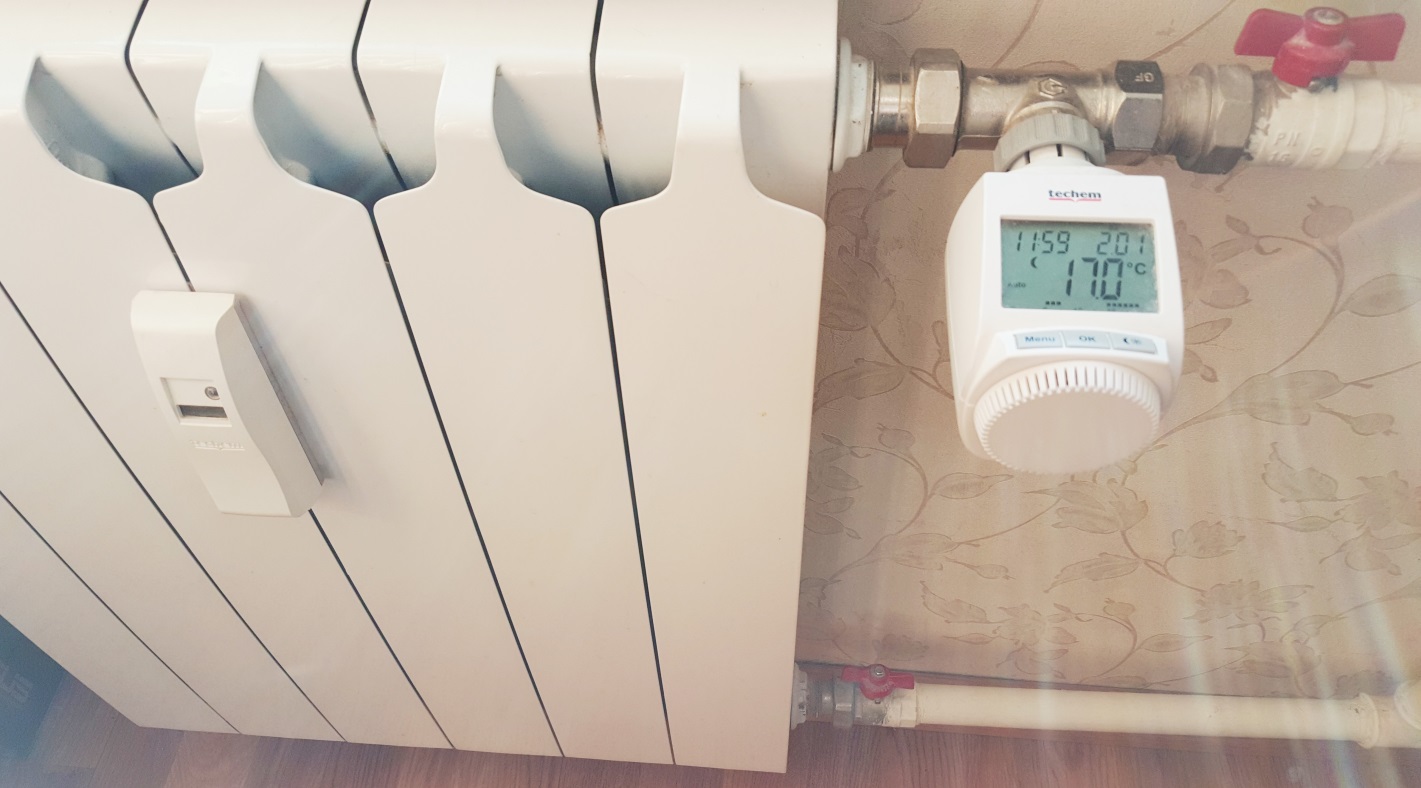

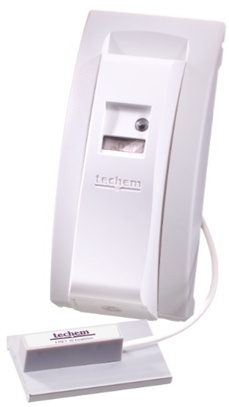

Электронный вычислитель тепла в кВтч исполнение Compact: FHKVradio4 (а) и FHKVdataIII (б)

a)		б)

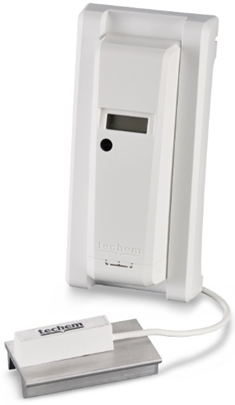

Счетчики с выносным датчиком: FHKVradio4 (а) и FHKVdataIII(б)

Технические характеристики

Рабочая частота	868,95 МГц
Мощность передатчика	<25 мВт
Длительность передачи	< 8,5 мс
Класс защиты	IP 42
Электропитание	Литиевая батарея, 3 В
Срок службы элемента питания	15 лет + 2 года резерва
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии [кВт·ч], %	от 3 до 12% и в течение отопительного периода не более 7%

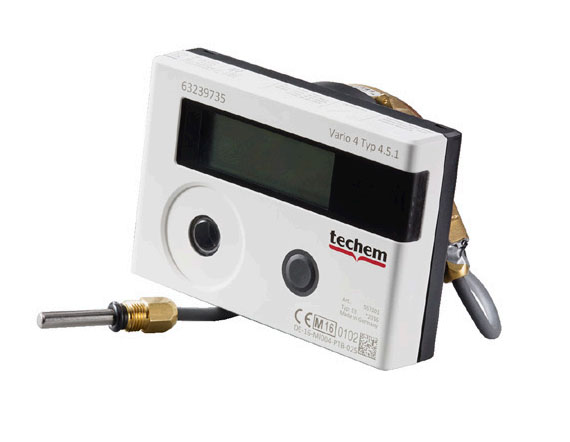

TECHEM Compact vario 4
Срок поверки – 6 лет

Диапазон измеряемых температур, Т [°С]	1÷ 130
Диапазон разности измеряемых температур, ΔТ [°С]	3 ÷ 100
Температура окружающей среды, [°С]	5…55
Показания количества потребленной тепловой энергии	кВтч/ГДж
Электропитание	литиевая батарея, 3 В
Срок службы элемента питания	10 лет + 2 года резерва
Защита корпуса	IP 54
Оптический интерфейс:	ZVEI-совместимый; IEC 870-5; 2400 бод с исполнением ZIRDA
Радио интерфейс:
Рабочая частота	868,95 МГц
Мощность передатчика	< 25 мВт
Длительность передачи	< 8,5 мс
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии [кВт·ч], %	от 4 до 6%

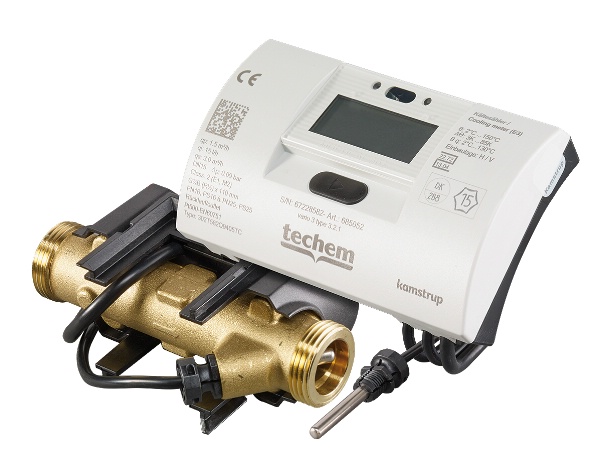

Ультразвуковой счетчик тепла Vario 3
Срок поверки – 6 лет

номинальный расход Qp	м3/ч	0,6 - 1,5 - 2,5
мин. расход Qi	м3/ч	5 - 15 - 25
класс защиты – счетный механизм		IP65
класс защиты - расходомер и датчики температуры		IP68
темп.окр. среды	°C	5…55
расходомер теплосчетчик	°C	2…130
расходомер хладосчетчик	°C	2…130
Теплоноситель		вода
температура хранения	°C	-25…60 (незаполненный прибор)
ном.давление		PN 16
длина кабеля расх.-сч.м	м	1,2 (кабель не снимается)
длина кабелей датчиков темп.	м, мм	2х1,5 (кабели не снимаются) ш 5,2 PT 500
Батарейки		3,65В DC, 2 x A-элемент-литий
Рабочая частота	МГц	868,95
Мощность передатчика	мВт	< 25

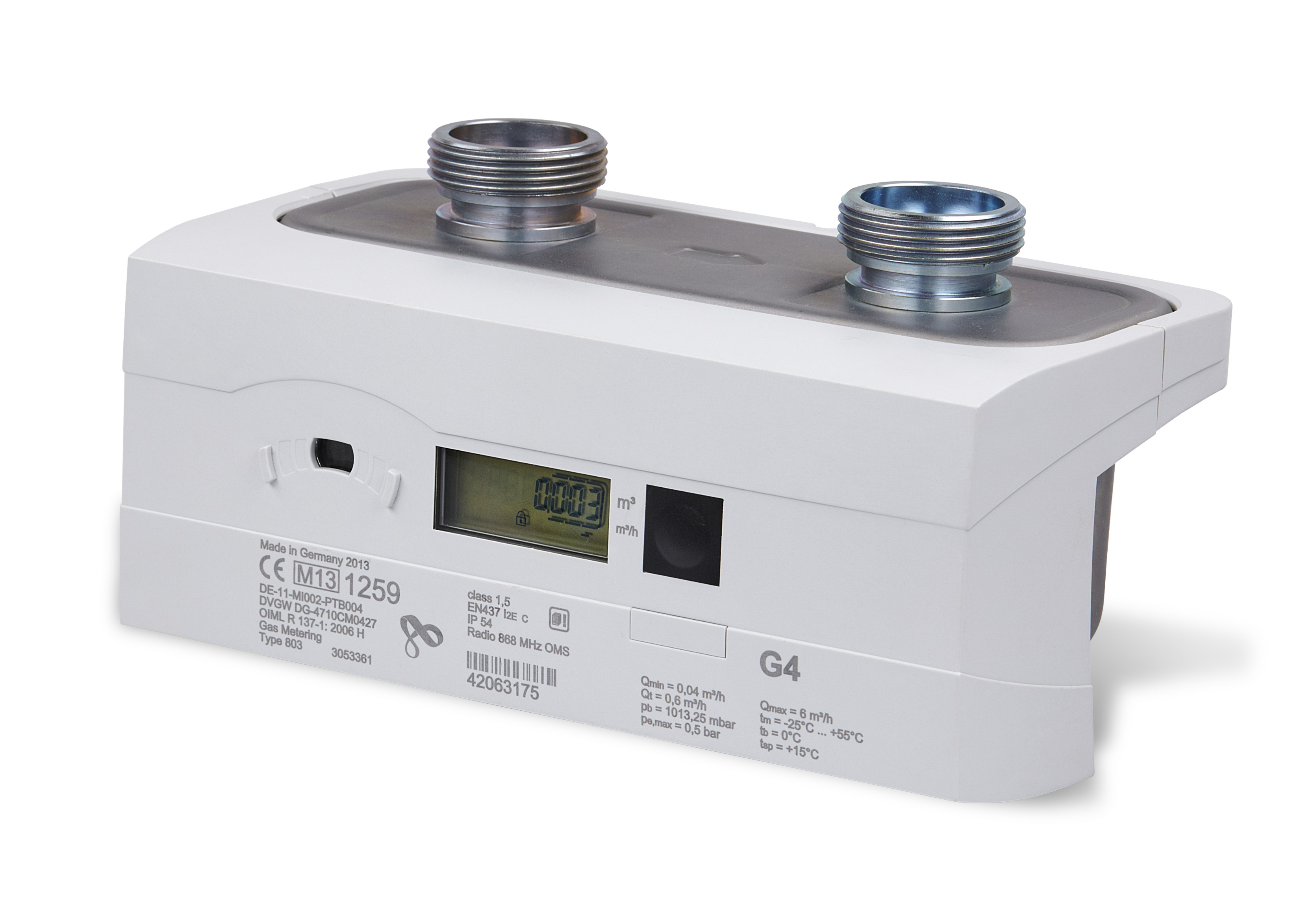

Микротермический счетчик газа

• сенсорная технология CMOS
• международный допуск MID (PTB) не зависящий от давления
• автоматическое приведение к нормативным условиям температуры
• очень высокая чувствительность
• различает природный газ от воздуха
• интерфейсы для проводных M-Bus системы и для беспроводной системы Data TSS по стандарту wireless m-bus 868,95 МГц по OMS
• бесшумный
• неизнашиваемый
• компактное исполнение

Технические характеристики

		G4	G6	G16	G25
Принцип измерения		микротермический, не зависящий от давления и колебаний температуры
Применение (изм. ресурсов)		природный газ класса "Н" в соответствии с EN 437, воздух
Диапазон измерений	м³/ч	0.04...6.0	0.04...10.0	0.16...25.0	0.25...40.0
Сертификаты		MID (DE-11-MI002-PTB004), DVGW (DG-4710CM0427), ATEX
Базовая температура для расчета объема	°C	0/15/20
Базовое давление для расчета объема	мБар	1013.25
Макс. давление при экспл. Pmax	мБар	500
Точность измерения Qt...Qmax	%	± 1.5
Точность измерения Qmin...Qt	%	± 3.0
Метрол. класс точности		1.5
Питание от батареи		1 x 3.6 VDC (D-элемент)
Срок службы батареи		до 20 лет
Макс. накопленный объем	м³	99'999	99'999	999'999	999'999
Чувствительность	м³/ч	0.009
Температуроустойчивость		HTB 650 °C по EN 1359
Дисплей		однострочный, жк-дисплей 8-и значный



ЭЛЕКТРОСЧЁТЧИКИ

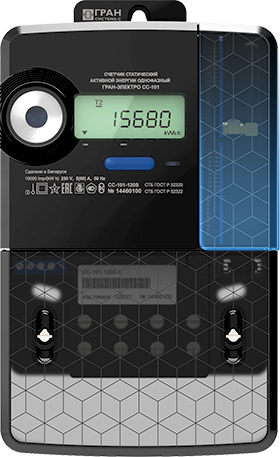

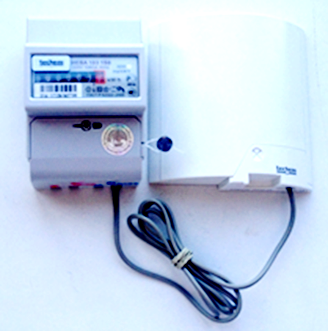

Электросчетчик со встроенным радиомодулем однофазный многотарифный

• межповерочный интервал - 16 лет
• дистанционное считывание показаний и ежедневная/ежеминутная передача данных в радиосистему "Data TSS"
• травмо- и искробезопасная клеммная колодка, исключающая возможность манипуляций с подключением
• прозрачная клеммная крышка, возможность визуально выявлять манипуляции с кабелями подключения
• антимагнитная защита: невосприимчивость прибора к внешнему магнитному полю, регистрация наличия внешнего магнитного поля, фиксация времени с сохранением значений на момент начала и окончания воздействия, расчет энергии за такой промежуток времени, визуальная индикация
• наличие измерителя тока в «нуле». измерение силы тока в фазу и нуле, при наличии расхождения с %% погрешности счётчика, фиксация времени с сохранением значений на момент начала и окончания воздействия, расчет энергии за такой промежуток времени, визуальная индикация
• управление нагрузкой благодаря встроенному контактору по току 60 или 100 А – по максимальному значению прибора
• активируемая функция реле напряжения (при наличии функции управления нагрузкой) для непрерывного контроля величины напряжения и защиты электроустановок, электроприборов и т.п. путем отключения напряжения питания на выходе счетчика (после учета), автоматическое отключение нагрузки от питающей сети при обрыве нулевого провода
• шунтовой измеритель в фазной цепи тока;
• возможность замены батареи без нарушения клейма госповерителя (дополнительный внешний источник питания)

Технические характеристики

Наименование характеристики	Значение
Класс точности по ГОСТ 31819.21-2012	1
Номинальное напряжение Uномин, В	230
Установленный рабочий диапазон напряжений	от 0,9·Uномин до 1,10·Uномин
Предельный рабочий диапазон напряжений	от 0,8·Uномин до 1,15·Uномин
Частота сети, Гц	50±1
Базовый (максимальный) ток Iб (Iмакс), А	5 (60) или 5 (80) или 10 (100)
Чувствительность при Uномин и cosф =1	0.004 ·Iб
Погрешность суточного хода встроенных часов в нормальных условиях, с	±1
Активная потребляемая мощность для цепи напряжения, Вт, не более, без модуля расширения (с модулем расширения)	1 (2)
Полная потребляемая мощность для цепи напряжения, В·А, не более	10
Полная потребляемая мощность для цепи тока, В·А, не более	0,1
Значение постоянной счетчика в имп./ (кВт·ч)	10000 или 6400 или 5000
Цифровой интерфейс в зависимости модификации	оптический, wM-BUS
Протокол обмена	M-BUS модифицированный
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	II
Количество тарифных зон (тарифов)	от 1 до 4
Интервал усреднения мощности, мин	1, 3, 15, 30 или 60
Архив хранения значений накопленной энергии	суточный, месячный, годовой
Степень защиты, обеспечиваемая оболочкой счетчика по ГОСТ 14254-96	IP51, категория 2
Установленный рабочий диапазон температур, °С	от минус 25 до 55
Предельный рабочий диапазон температур (в зависимости от модификации), °С	от минус 45 до 70
Относительная влажность в рабочих условиях, %	до 95 при температуре 30  °С
Срок службы, лет, не менее	30

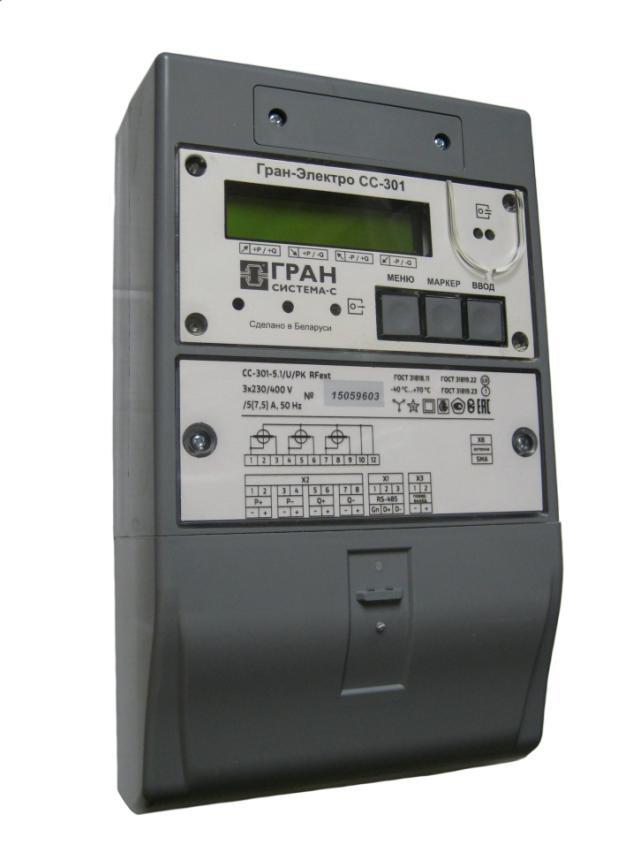

Электросчетчик со встроенным радиомодулем трехфазный многотарифный

• Первый сертифицированный в РФ прибор для учета потребления электрической энергии с передачей данных по радиоканалу на базе открытого протокола wireless m-bus (беспроводной m-bus).
• межповерочный интервал - 16 лет
• дистанционное считывание показаний и ежедневная/ежеминутная передача данных в радиосистему "Data TSS"
• может комплектоваться резервным источником питания
• возможность замены батареи без вскрытия корпуса
• возможность задания основного и резервного тарифного расписания
• от 1 до 12 тарифных сезонов
• от 1 до 8 тарифных зон с возможностью перекрытия до 48 переключений в сутки
• расширенный рабочий диапазон температур: от -40 °С до +70 °С
• функция расчета потерь
• измерение активной и реактивной энергии в четырех квадрантах в трехфазных сетях переменного тока
• измерение активной и реактивной мощности с учетом направления как суммарной, так и каждой из трёх фаз
• измерение по каждой фазе действующих значений токов, напряжений, коэффициентов мощности и частоты сети
• измеренные значения токов и напряжений нормированы и могут быть использованы для анализа качества сети и применения в цепях защит
• наличие нескольких каналов связи, работающих одновременно - один оптический - с фиксированными параметрами обмена и цифровой - wireless m-bus и RS-485
• модуль мониторинга и управления нагрузкой, - позволяет по заданному сценарию или напрямую осуществлять мониторинг параметров сети и управлять телеметрическими выходами или внешним реле (исполнение «С»)
• двухстрочный 20-разрядный дисплей и три кнопки управления режимами индикации позволяют выводить на индикатор цифровую и текстовую информацию в удобном для считывания виде
• гибкая система создания пользовательского интерфейса - неиспользуемые параметры, тарифы и направления могут быть программно отключены и не отображаться на дисплее счётчика
• протокол обмена открыт для потребителя

Технические характеристики

Наименование характеристики	Значение параметра
Класс точности:    - по активной энергии (ГОСТ 31819.21-2012)    - по реактивной энергии (ГОСТ 31819.23-2012)	1 1
Номинальное напряжение (Uном), В	3 x 127 / 220 В или 3 x 230 / 400 В
Базовый (максимальный) ток для счетчиков непосредственного включения (Iб Iмакс), А	5 (40) или 10 (80) или 10 (100)
Установленный рабочий диапазон напряжений, В	от 0,9 до 1,10 Uном
Предельный рабочий диапазон напряжений, В	от 0,8 до 1,15 Uном
Стартовый ток при Uном и cosφ =1:  - для класса точности 1 непосредственного включения	0,004 Iном
Частота сети, Гц	50+2,5
Суточный ход встроенных часов, с, не более	+1
Количество тарифов	от 1 до 8
Количество тарифных зон	от 1 до 48
Количество тарифных сезонов	от 1 до 12
Количество тарифных расписаний	2 (основное и резервное)
Интервал усреднения мощности, мин	3 и 15 или 3 и 30
Отображение значений мощности при 3 мин интервале усреднения	текущие и 10 предыдущих
Глубина хранения срезов энергии при 30(15)мин интервале усреднения,дней	60 ( 30)
Глубина хранения значений приращения по четырем направлениям в режиме многотарифности:   - за сутки   - за месяц   - за год	за текущие и 30 предыдущих за текущий и 23 предыдущих за текущий и 7 предыдущих
Глубина хранения значений максимальной мощности за месяц по четырем направлениям в режиме многотарифности	за текущий и 23 предыдущих
Глубина хранения значений накопленной энергии в целом и с разбивкой по 8 тарифам:   - на начало суток   - на начало месяца   - на начало года	всех дней текущего месяца текущего и II предыдущих месяцев текущего года и 7 предыдущих лет
Время хранения информации при отключении питания	в течение срока службы
Корректировка времени за год, мин, не более	не более 30
Сохранение работоспособности таймера при отключении сетевого питания, лет, не менее	8
Защита от несанкционированного перепрограммирования счетчика	программная (пароли) и аппаратная (установлена крышка зажимов и ключ на плате)
Защита от воздействия магнитного поля	Наличие защиты регистрации воздействия магнитного поля с записью в журнале событий счетчика
Архивы событий	- архив ошибок - архив состояния фаз  - архив корректировок
Диапазон измерения напряжения переменного тока для модификации "Гран-Электро СС-301-X.XX/M"	от 0,8 Uном до 1,15 Uном
Пределы допускаемой относительной погрешности измерения напряжения переменного тока, %	+0,5
Пределы допускаемой относительной погрешности измерения силы переменного тока, %	+0,5 или +1,0
Мощность, потребляемая параллельной цепью:	Требования ГОСТ 31819.21(.22, .23)-2012 п.7.1	Реально потребляемая электросчетчиками
		без встроенных модулей	со встроенными модулями
- полная, В•А, не более - активная, В•А, не более	10	1,4 0,65	1,95 0,9
Полная мощность, потребляемая последовательной цепью, В•А, не более	1	0,06	0,03
Интерфейсы связи:   - цифровой (в зависимости от модификации)   - оптический	GSM, GPRS, радиомодуль, RS-232C, RS-485 или M-Bus  по МЭК 61107, Ethernet, Wi-Fi
Телеметрические выходы	4 оптоэлектронных импульсных выхода
Испытательные выходы	оптоэлектронный импульсный и оптический
Максимальное значение постоянной счетчика в имп/(кВт·ч) или имп/(квар·ч) в режиме "Телеметрия" в зависимости от модификации	от 1250 до 250000
Установленный рабочий диапазон температур, °С	от -25 °С до +55 °С
Предельный рабочий диапазон температур, °С	от -40 °С до +70 °С
Относительная влажность в рабочих условиях, %	до 95 при температуре 30 °С
Предельный диапазон температур хранения и транспортирования, °С	от -10 °С до +50 °С
Средний срок службы до капитального ремонта, лет	24
Установленный срок службы, лет, не менее	24
Средняя наработка на отказ, ч, не менее	150000
Габаритные размеры счетчика с крышкой зажимной коробки, мм, не более	320x180x90
Масса, кг, не более	2,0
Класс защиты от поражения электрическим током по ГОСТ 12.2.091 - 2002	II
Степень защиты оболочки по ГОСТ 14254-96	IP 51, категория 2



Радиоинтерфейс IFS data III

Радиоинтерфейс предназначен для передачи данных с приборов учета: счетчиков воды, теплосчетчиков, газовых и электросчетчиков, оснащенных импульсным выходом (reedcontact), выходом открытый коллектор (opencollector) и S0 (eszero). Данные о потреблении суммируются и передаются на приемник-накопитель данных. В радиоинтерфейсе имеется сервисный оптический инфракрасный порт для программирования функций.

Технические характеристики

Размеры	121 х 121 х 37 мм
Рабочая частота	868,95 МГц
Мощность передатчика	<25 мВт
Длительность передачи	< 8,5 мс
Класс защиты	IP 42
Электропитание	Литиевая батарея, 3 В
Срок службы элемента питания	12 лет + 2 года резерва

a)		б)
Газовый счетчик (выход reedcontact) с IFS (a) и электросчетчик (выходS0) с IFS (б)

По вопросам монтажа теплосчётчиков и вычислителей TECHEM, а также продажи оборудования TECHEM звоните 274-4637 или 983-4992

Наши клиенты

С момента основания нашими клиентами стали свыше 60000 физических и юридических лиц, в числе которых:

• ООО "Главстрой СПб"
• ЗАО "Сервис Недвижимость"
• ЗАО "Росинжинирнг"
• СМУ "Элементбетон"
• «ООО «Кеско реал естейт» - гипермаркеты «K-RAUTA»
• ЗАО «Климат-проф»
• ОАО "Светлана"
• ООО "ЛУКОЙЛ - Северо Западнефтепродукт"
• ООО СТРОЙСТАЙЛ
• ООО «Отделочник»
• ООО "ПЕТРОГРАД"
• ЗАО "НПО СИММЕТРОН"
• ЗАО"Норд-Вест Марин"
• ПК "Лакомка"
• ОАО "ПО "Баррикада"
• ООО "Александр Строй"
• ЗАО "СУ-250-38"
• ООО "Фойт Индастриэл Сервисиз"
• ООО "СИРОККО"
• Дирекция социальной сферы Окт.ж.д- филиала ОАО "РЖД"
• ООО"БАЛТ-КЛИМАТ"
• ЗАО "ТФ "ДЛТ"
• ЗАО "Витязь"
• ТСЖ 287
• ЖСК 1216
• ЖСК "Трикотажник"
• ЖСК 558
• ТСЖ "Василеостровское"
• ЖСК 888
• ЖСК 326
• И многие другие
